應用環節

開發設計：

1. 使用三維掃描儀對飛機的各部分結構進行掃描；

2. 將獲取的三維數據導入專業軟件，生成CAD模型，為分析模型提供數據支持；

3. 同時還可以測量和驗證飛機操作測試中輕量的結構形變狀況，以便于更快完成對飛機生產制造中的優化設計。

在結構設計階段，小小的細節就可能造成研發過程停滯不前或者裝備性能不達標。三維掃描儀對飛機結構的逆向設計帶來極大的幫助，使研發人員更好地理解設計理念、技術細節和技術路線，最后利用低成本實現飛機性能大突破。

MRO和損害評估：

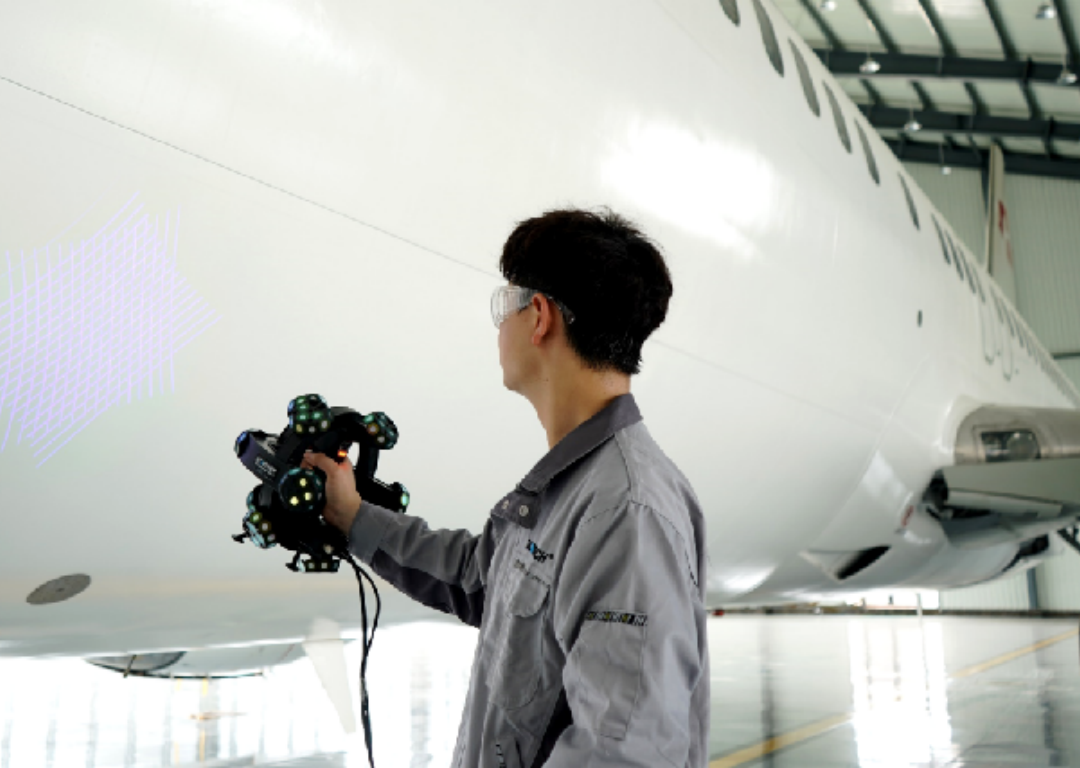

MRO（Maintenance、Repair and Overhaul）即飛機的維護、維修與檢修改造，MRO產業即航空業界的4S店。對于民航在役飛機的停機檢測而言，在不損失精度的前提下越快完成檢測評估，就能越大程度地為航空公司降低成本。畢竟航空業投資成本大，落地維護時，飛機在地面上每多停1小時就會造成很大的經濟損失。

三維掃描儀憑借其精準、高效、便攜的先天優勢，為解決這一棘手難題提供了極大幫助。

實際應用

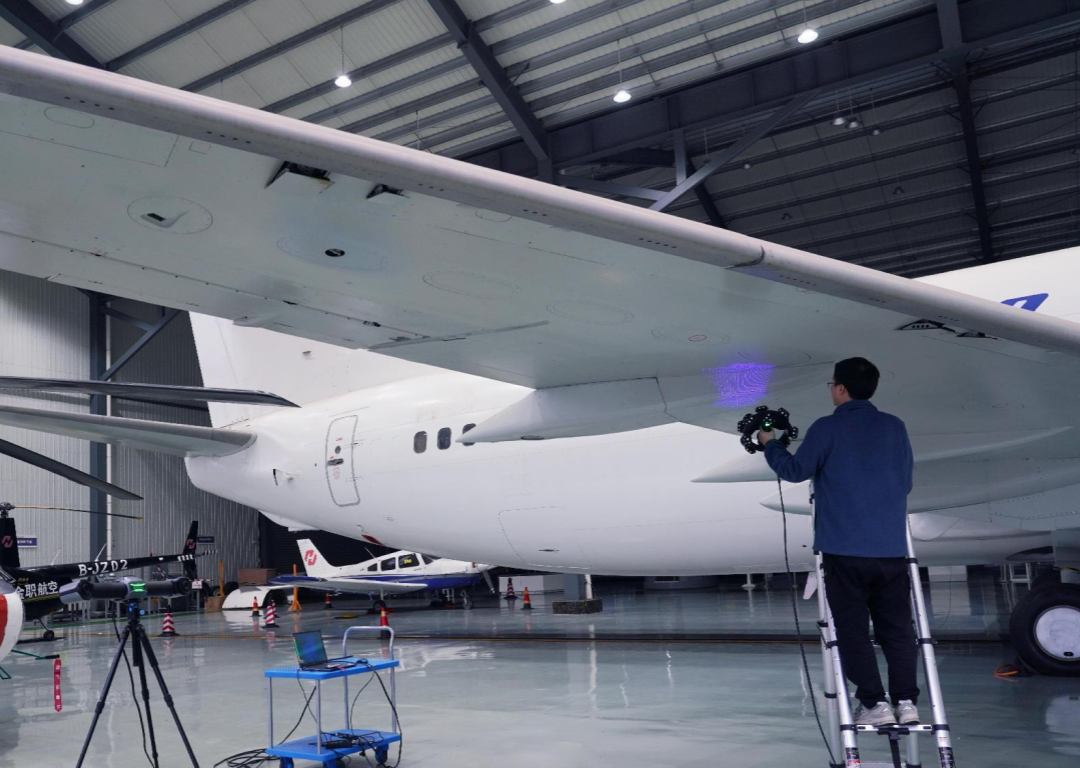

機翼檢測：

當飛機在飛行過程中，機翼上下方的氣流對機翼產生的壓強會使機翼發生形變，這種形變無法直觀地檢測出來，飛行的安全性受到了極大的威脅。傳統的方法是根據經驗者設置標準，記錄該機翼的累計飛行時間，當飛行時間達到一定量后，就需要直接更換機翼。

針對該問題，三維掃描儀提供了3D數字化解決方案：

1. 先使用全局攝像測量系統，獲取機翼的空間定位點；

2. 再搭配手持式激光三維掃描儀進行三維數據的獲??；

3. 最后掃描的三維數據與機翼的數模進行3D比較，計算出飛行后發現的形變量以及關鍵部位的尺寸，確保下次飛行安全。

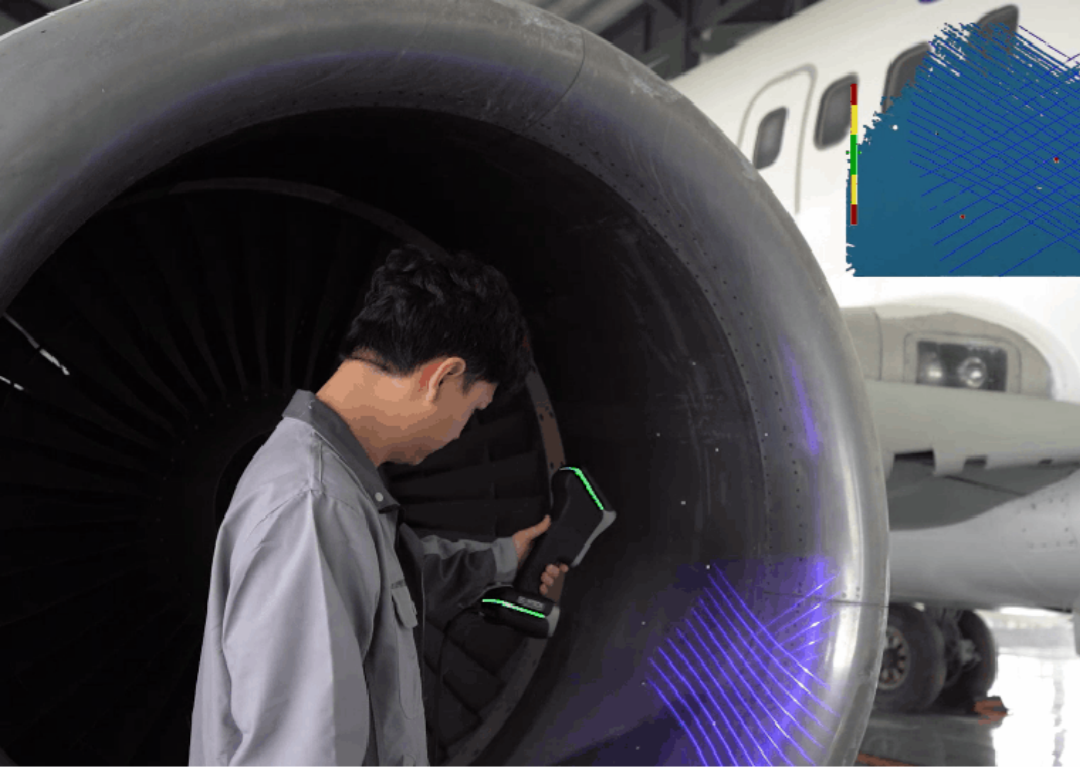

發動機唇口3D快速測量：

飛機的發動機唇口體積較大，一般設計為圓滑過渡的變截面拋物線形狀，且生產商不會提供原始數據，因此維修人員通過手工測量獲取數據進行修復的難度極大，需要耗費大量時間，同時精度也無法保證。利用手持式三維掃描儀，配合全局式測量系統，可以精準快速獲取發動機唇口的三維數據，準確及時地發現故障隱患部位，為航空產品零部件的保養維修以及設計改良提供明確方向和數據支持。

除此之外，三維掃描儀還可用于飛機零部件制造、檢測。生成的3D模型可以用于虛擬裝配，即通過設計制造過程的三維可視化及空間交互實現以制造驅動設計。虛擬裝配過程可以驗證裝配設計和操作的準確性，及時發現裝配中將會出現的問題，進而對模型進行修改。
