● 移動橋式結構，測量工件固定不動；
● 四軸CNC全自動閉環控制，全自動測量；
● 采用進口印度黑花崗巖基座和橫梁，并嚴格采用三坐標生產工藝；
● 采用6061航空標準鋁合金，韌性高，加工后不易形變；
● 采用專業結構設計仿真分析系統進行分析優化。
● 進口RSF開放式光柵尺，分辨率0.1um；
● 進口G1-SP高精度導軌、研磨級滾珠螺桿和交流伺服電機；
● 高分辨率1/1.8’’彩色相機；
● 采用13.3X光譜共焦同軸自動變倍鏡頭，光譜共焦激光與變倍鏡頭同軸、同步、齊焦；
● 程控式5環8區40相LED表面光源、透射平行LED輪廓光源系統，智能實現256級亮度調節；
● 標配iMeasuring全自動影像測量軟件。

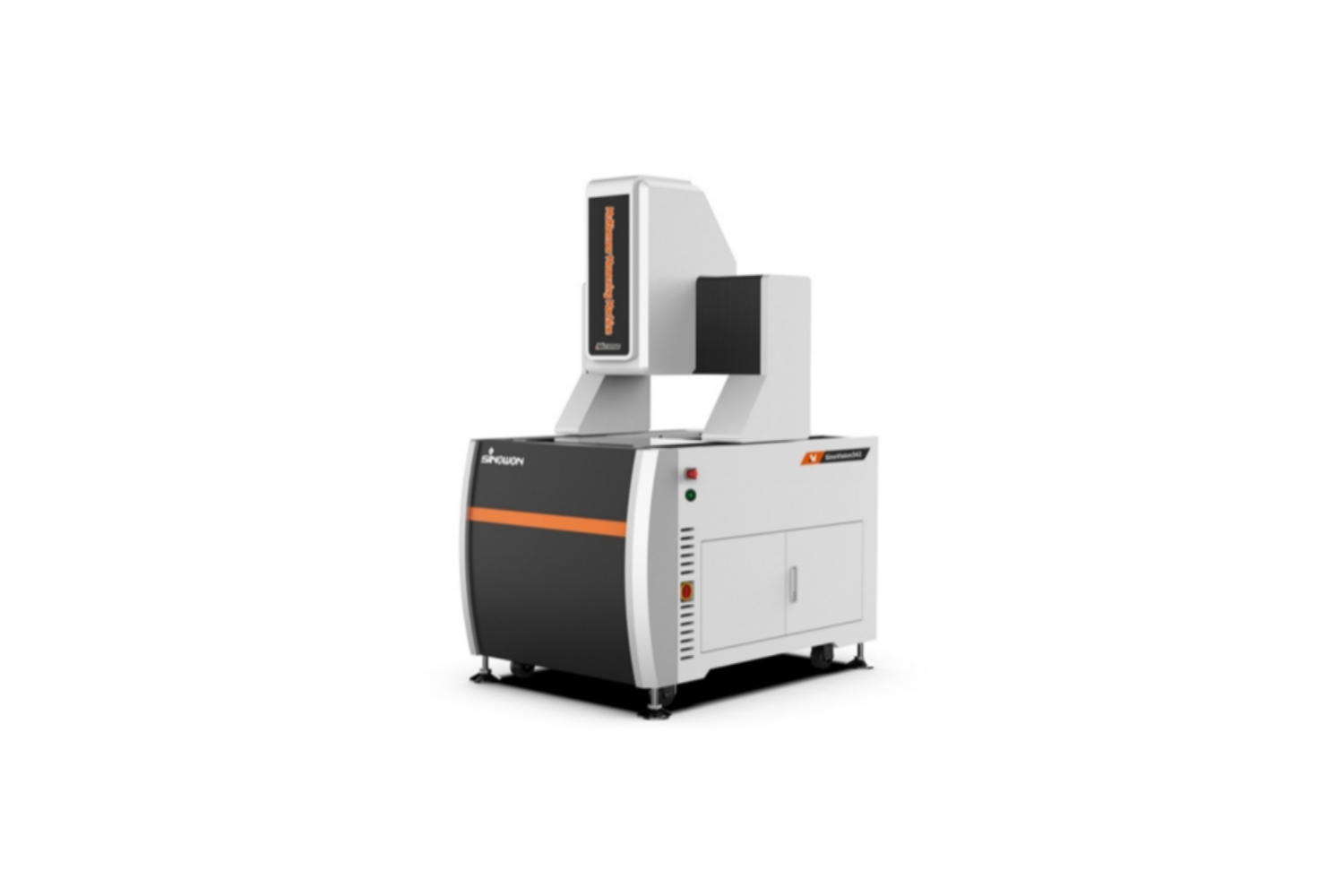

2.5D高精度全自動影像測量儀 | |
產品型號 | SinoVision342 |
產品貨號 | 528-380H |
產品類型 | 非接觸光學測量 非接觸激光測量 |
X/Y軸行程 | (300*400)mm |
Z軸行程 | 高精度直線導軌，有效行程200mm |
X/Y/Z軸分辨率 | 0.1um |
測量精度 | XY軸：E1, 1.2+L/200um; E2, 2.0+L/200um |
Z軸：≤1.2+L/200(um)，注：驗證區域為高倍及激光行程內。 | |
重復精度 | 1.8um |
底座和立柱 | 高精度印度黑花崗巖 |
照明系統 軟件調控 | 表面5環8區40相無級可調LED冷光源 |
同軸LED冷光源 | |
透射LED平行（面）光源 | |
數字相機 | 1/1.8”數字相機 |
變焦物鏡 | 13.3X電動同軸光鏡頭 |
光學放大倍率：0.6X~8X倍；視頻放大倍率：25X~333X | |
操作系統 | 支持WIN10/11-32/64位操作系統 |
測量軟件 | iMeasuring |
操作語言 | 英文、簡體中文、繁體中文，可增加其他語言版本 |
外形尺寸(WxDxH) | (1165*880*1650)mm |
設備凈重 | 650Kg |
備注：
n L表示測量長度，以毫米為單位，Z軸的機械精度，聚焦精度與工件表面有很大的關系。
n **放大倍率為近似值，具體與顯示器的尺寸和分辨率相關。
n 客戶可根據需求選配附加鏡0.5X或者2X，實現影像放大倍率：10X~85X或者40X~340X。
n 工作環境：溫度20℃±2℃，溫度變化<1℃/Hr；濕度30%~80%RH；震動<0.02g's，≤15Hz。
n 光學倍率、視頻放大倍率及視野范圍等參數如下：
光學倍率 | 0.6X | 1X | 1.5X | 2X | 2.5X | 3X | 3.5X | 4X | 4.5X | 5X | 5.5X | 6X | 6.5X | 7X | 7.5X | 8X |
視頻倍率 | 25X | 41X | 61X | 81X | 103X | 123X | 144X | 165X | 185X | 206X | 225X | 246X | 268X | 288X | 308X | 333X |
視野范圍 | 8x6 | 4.9x3.68 | 3.25x2.45 | 2.55x1.83 | 1.95x1.47 | 1.62x1.22 | 1.39x1.06 | 1.22x0.92 | 1.09x0.82 | 0.98x0.75 | 0.89x0.68 | 0.82x0.61 | 0.75x0.58 | 0.7x0.54 | 0.66x0.49 | 0.61x0.47 |
